移动环境与位置云端记录仪 项目笔记

一、项目简介

本项目基于 ESP32 微控制器，整合温湿度、光照、GPS定位等多种传感器，实现本地环境与位置信息的采集，并通过 MQTT 协议定时上传至华为云 IoTDA 平台。后端服务器可通过华为云北向API定时拉取设备属性数据，并通过 WebSocket 推送给网页前端，最终实现实时可视化展示。适合环境监测、物联网课程实践、小型物联云端数据展示等应用场景。

二、主要软硬件组件

  • 主控板：ESP32开发板
  • 温湿度传感器：DHT11（或DS18B20温度模块）
  • 光敏电阻传感器：模拟光照传感器，AO口接ESP32 ADC引脚
  • GPS模块：NEO-6M，串口TTL通讯
  • 云平台：华为云IoTDA，支持MQTT直连、属性上报、设备影子
  • Web服务器/前端：uni-app H5网页（或Android、微信小程序）
  • 后端：Node.js (Express + WebSocket)，定时通过北向API拉取设备属性并推送

三、硬件连接说明

  • DHT11数据引脚 → ESP32 GPIO4
  • 光敏AO引脚 → ESP32 GPIO34 (或2/4/5/18/19/15等ADC口)
  • GPS模块TX → ESP32 GPIO17（作为RX2接收，波特率38400）
  • GPS模块RX 可不接（或接ESP32 TX2: GPIO16）
  • 所有传感器共地

四、ESP32主控代码简要逻辑

  1. 定时读取DHT11温湿度、光敏电阻ADC值、GPS数据
  2. 解析NMEA协议，提取经纬度、卫星数等信息
  3. 拼接JSON属性包，MQTT publish到华为云 IoTDA 设备属性上报Topic
    Topic格式：$oc/devices/{device_id}/sys/properties/report
  4. 支持掉线重连与异常处理

五、华为云IoTDA平台配置

  1. 创建产品，定义服务与属性（如temperature, humidity, light, longitude, latitude, satellites）
  2. 创建设备，获取device_id，开通MQTT直连
  3. 记录实例API调用地址、项目ID（projectId）、服务ID（serviceId）

六、Node.js后端（北向API+WebSocket）

  1. 定时用API获取token，拉取设备影子属性
    API路径:GET

    1
    2
    https://{iotda实例域名}/v5/iot/{project_id}/devices/{device_id}/shadow

  2. 解析reported.properties，存为latestData

  3. WebSocket推送：有前端连接后，每次属性更新即主动推送

  4. 供H5前端用WebSocket方式实时订阅

七、前端网页H5

  1. WebSocket连接（如 wss://xxx.ngrok-free.app 或服务器公网地址）
  2. 收到属性JSON后自动展示到页面
  3. 支持手动切换WebSocket域名、断开与重连
  4. 展示数据项：温度、湿度、光照、经纬度、卫星数

八、虚拟机/服务器部署简要流程

  1. 网页前端：uni-app打包为H5，python3 -m http.server 8080 或 nginx 运行
  2. Node.js后端：用express+ws监听WebSocket端口并跑北向API拉数据
  3. 公网暴露：可用ngrok映射http/ws端口（注意ngrok免费版仅单端口），或直接云服务器公网访问
  4. 本地/虚拟机调试：防火墙开放端口，ngrok/服务器保证外部可访问

九、常见问题与注意事项

  • ngrok免费版只支持单端口，如需同时公网暴露前后端，推荐合并端口或用云服务器
  • WebSocket与HTTP协议/端口要完全对应，H5网页端用wss://，本地开发可用ws://
  • 华为云北向API必须用有效token、正确的projectId、deviceId、实例API域名，否则会404或401
  • 手机APP端WebSocket受证书影响可能不能用ngrok（H5网页推荐，无证书警告）
  • 设备端属性要及时上报，云端设备影子要能实时刷新
  • 若前端收不到数据，优先排查后端WebSocket推送与前端WebSocket地址是否一致

十、典型代码片段参考

Node.js静态文件+WebSocket合并服务

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
const express = require('express');
const http = require('http');
const WebSocket = require('ws');
const path = require('path');

const app = express();
const server = http.createServer(app);
const wss = new WebSocket.Server({ server });

app.use(express.static(path.join(__dirname, 'h5')));

wss.on('connection', ws => {
ws.send(JSON.stringify({ msg: "hello" }));
});

server.listen(3000, () => {
console.log('服务已启动: http://localhost:3000');
});

//前端H5 WebSocket监听

let ws = new WebSocket('wss://xxxx.ngrok-free.app');
ws.onopen = () => { console.log('连接成功'); };
ws.onmessage = e => { console.log('收到', e.data); };

十一、示例图

图号 描述 图片预览

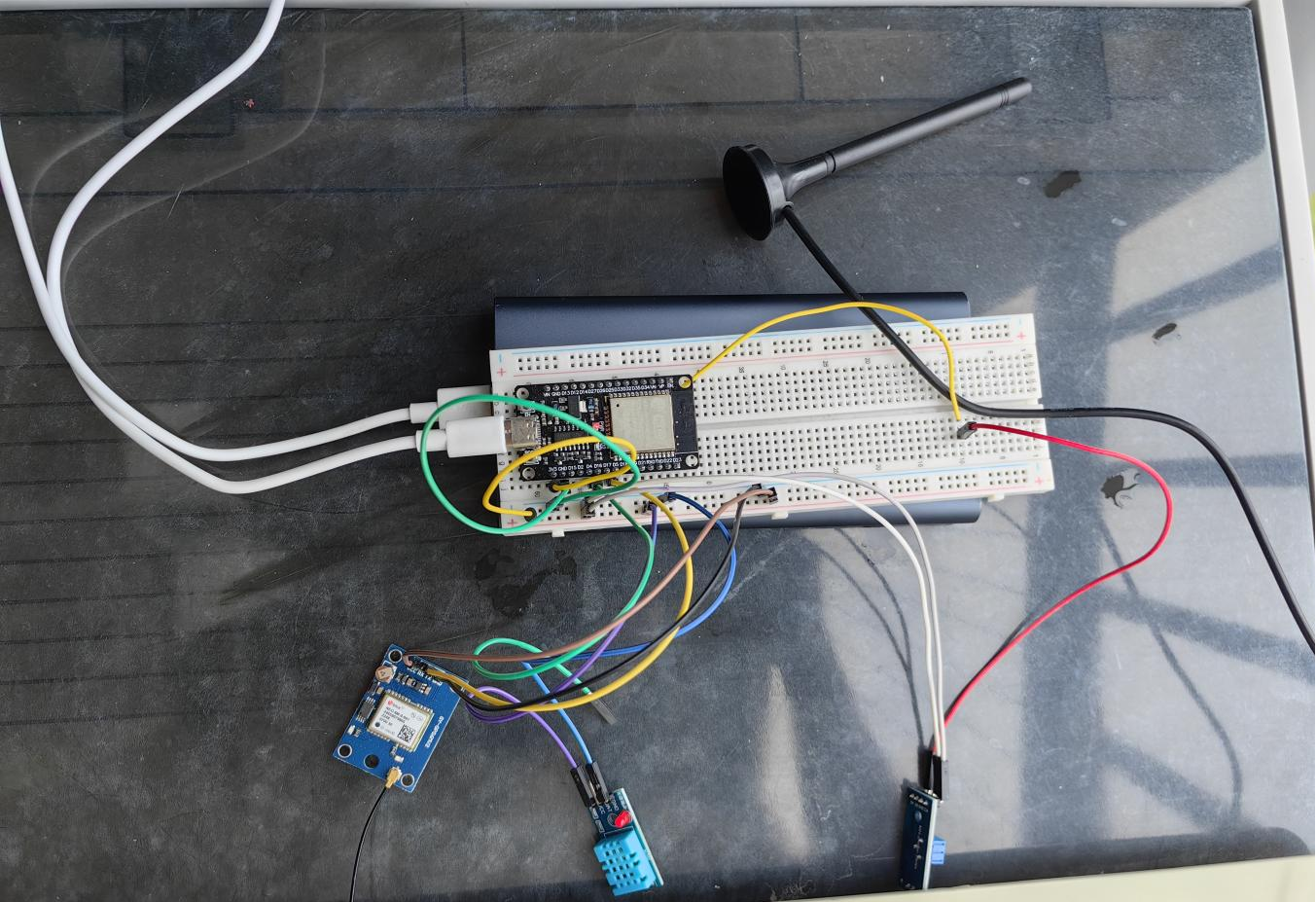

图1 硬件实物运行图

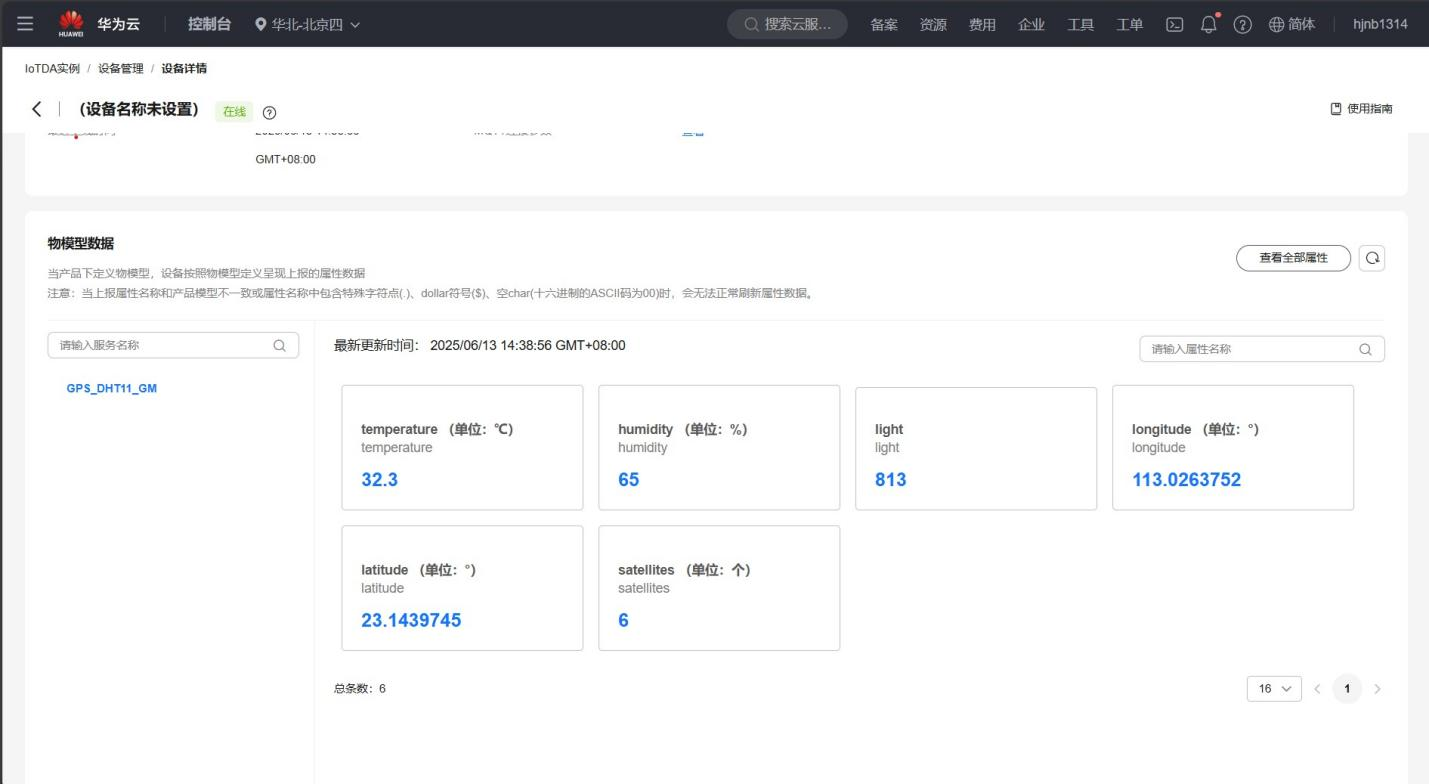

图2 云平台数据展示图

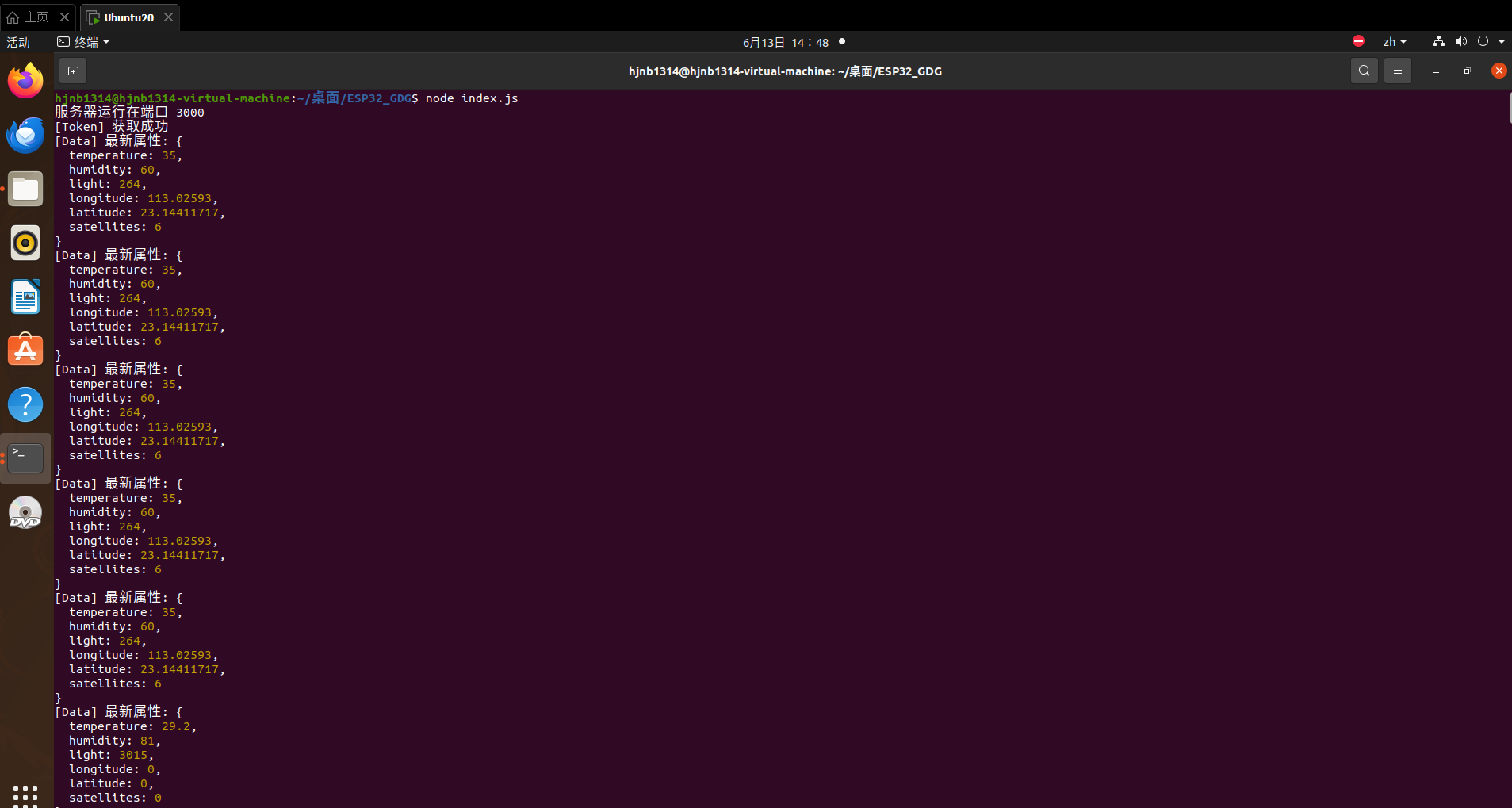

图3 后端服务器数据展示

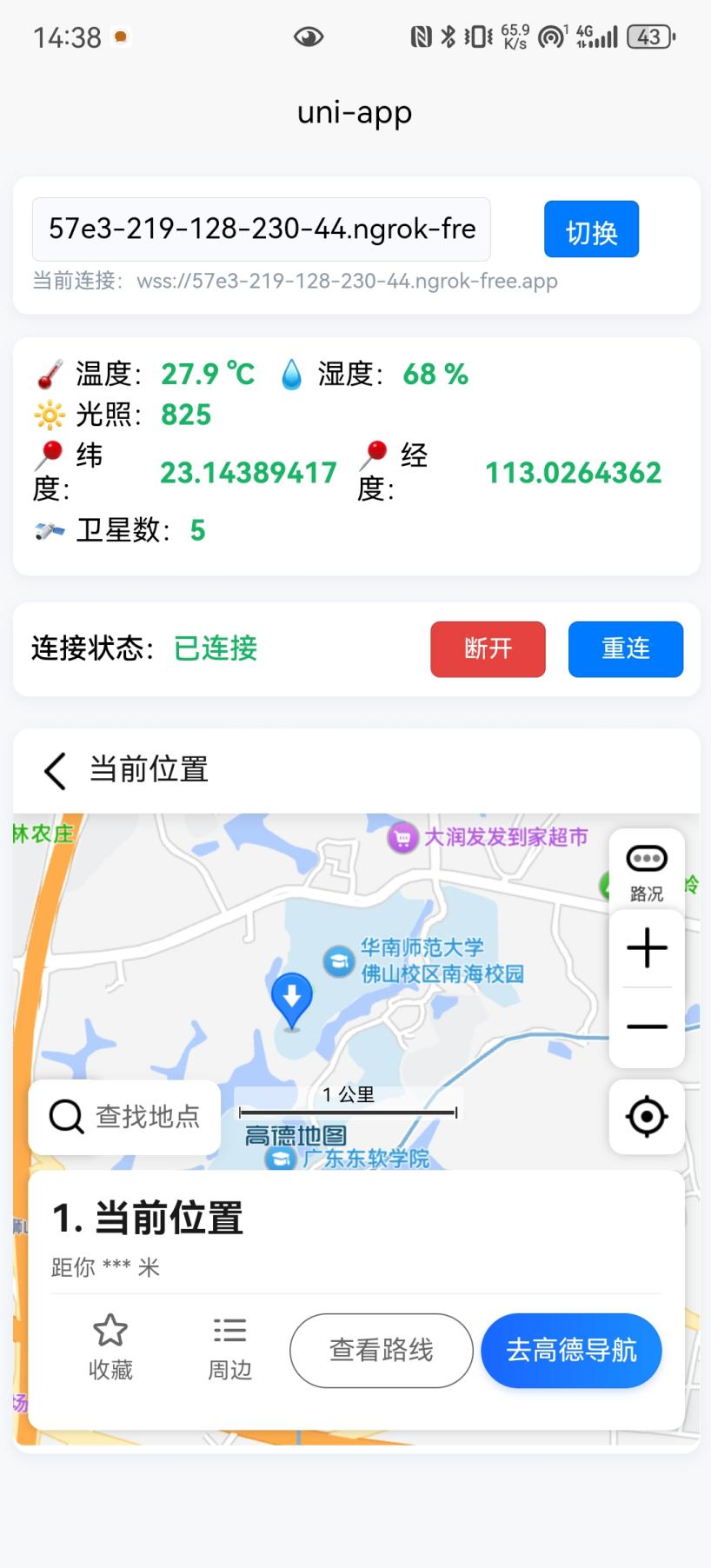

图4 安卓端展示图

tip

1
2
//具体项目文件可访问本人github仓库
https://github.com/hjnb1314/ESP32-GDG.git
